详细信息
带加长内圈和紧定螺钉锁紧的立式黄瓜网站视频座日本标准铸铁球黄瓜网站视频单元
立式（轴台式）球黄瓜网站视频单元包括一个安装在铸铁黄瓜网站视频座内的嵌入式黄瓜网站视频，黄瓜网站视频座可通过螺栓安装在支撑面上。 这种单元强度高，硬度大，适用于旋转方向固定或交替的应用。 内圈两侧加长，通过拧紧内圈上的紧定螺钉锁定在轴上，便于安装。- 坚固
- 适合恒定和交替旋转
- 安装方便
- 黄瓜网站视频已预填润滑脂并配备密封
- 可在轴上快速锁定
- 性价比高

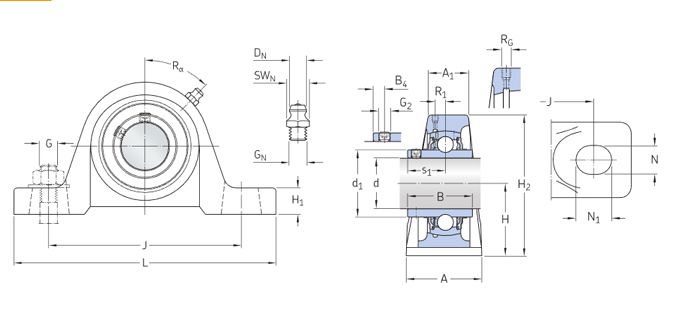

尺寸
| d | 25 mm | 孔径 |
|---|---|---|
| d1 | ≈33.7 mm | 内圈挡边直径 |
| A | 38 mm | 底座宽度 |
| A1 | 23 mm | 最高宽度 |
| B | 34 mm | 内圈宽度 |
| B4 | 5.5 mm | 锁定扣侧面到螺纹中心距离 |
| H | 36.5 mm | 球面黄瓜网站视频位中央高度 |
| H1 | 16 mm | 螺柱高度 |
| H2 | 70.5 mm | 总高度 |
| J | 105 mm | 连接螺栓之间的距离 |
| J | max.110 mm | 连接螺栓之间的距离 |
| J | min.100 mm | 连接螺栓之间的距离 |
| L | 139.5 mm | 总长度 |
| N | 13 mm | 连接螺栓孔的直径 |
| N1 | 18 mm | 连接螺栓孔的长度 |
| s1 | 19.7 mm |
| RG | 1/4-28 UNF | 黄瓜网站视频座的油嘴螺纹 |
|---|---|---|
| R1 | 1.5 mm | 黄瓜网站视频座螺纹的轴向位置 |
| Rα | 45 ° | 黄瓜网站视频座螺纹的角度位置 |
| DN | 6.6 mm | 油嘴的顶部球体直径 |
|---|---|---|
| SWN | 7.94 mm | 油嘴的六角尺寸 |
| GN | 1/4-28 UNF | 油嘴螺纹 |
数据计算
| 基本额定动荷 | C | 14 kN |
|---|---|---|
| 基本额定静负荷 | C0 | 7.8 kN |
| 疲劳负荷限值 | Pu | 0.335 kN |
| 极限转速 | 5 850 r/min | |
| 锁紧方式 | 偏心锁环 |
重量
| 黄瓜网站视频单元重量 | 0.76 kg |
安装信息
| 紧定螺钉 | G2 | M6x1 |
|---|---|---|
| 紧定螺钉的六角扳手尺寸 | 3.05 mm | |
| 推荐的紧定螺钉拧紧力矩 | 4 N·m | |
| 连接螺栓的推荐直径，毫米 | G | 10 mm |
| 连接螺栓的推荐直径，英寸 | G | 0.375 in |
包含的产品
| 黄瓜网站视频座 | P 205 |
| 黄瓜网站视频 | UEL 205 |
鲁岳不锈钢黄瓜网站视频（无锡）有限公司生产的SIAIF带座外球面黄瓜网站视频 UELP205 使用范围很广，主要应用于钢厂冶金、玻璃、高炉、喷漆设备、矿山机械、输送机、传输装置、锅炉风机、真空设备、窑炉窑车、机床设备、工程机械、、输送设备、颗粒机、振动筛、汽车、石油、电力、电机、风电设备等高温作业机械。本公司生产的带座外球面黄瓜网站视频 UELP205>产品价格合理，保证质量，满足客户的产品工艺需求。
